結構組成：

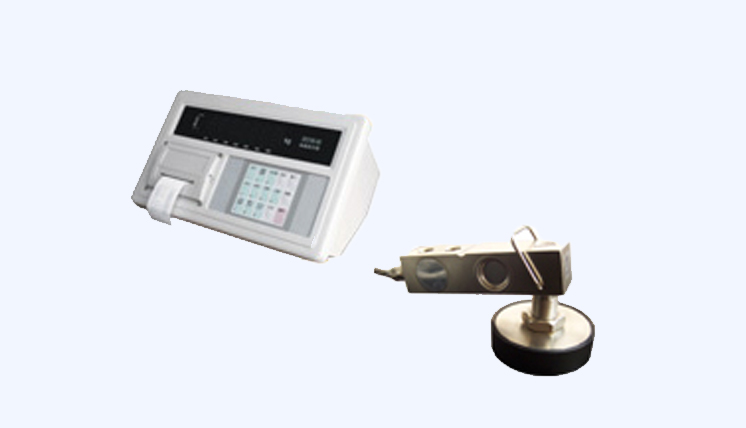

    電子地上衡由承載器、框架、稱重傳感器、連接件、接線盒、稱重顯示儀表組成，還可以選配引坡、大屏幕顯示器、打印機、穩壓電源等。
工作原理：
    稱重物體放置在臺面上，在重力作用下，稱重傳感器彈性體產生形變，使粘貼于彈性體上的電阻應變計橋路失去平衡，從而輸出與重量信號成正比的mV級電信號，該信號進入稱重顯示儀表后，經放大、濾波、A/D（模/數）轉變?yōu)閿?shù)字信號，由微處理器對重量信號處理后直接在儀表顯示屏上顯示稱重?cái)?shù)據，如配有打印機 等外設，儀表可以通過RS-232C標準接口貨20mA電流環輸出。
主要技術參：
1、配用傳感器性能參數：
電子地上衡配置SB型單剪切梁式稱重傳感器，其主要技術指標如下：
推薦激勵電壓：6 ～15V（DC/AC）
最大激勵電壓：20V（DC/AC）
額定輸出： ±2 ±0.1//5mv/V
非 線 性： ± 0.02%F.S
滯 后 性： ± 0.02%F.S
重 復 性： ± 0.02%F.S
蠕 變： ± 0.02%F.S/30min
輸出阻抗： 350±1 Ω
安全過載： 150%F.S
極限過載： 250%F.S
可配置大屏幕顯示器，用來顯示稱重?cái)?shù)據
可配置打印機，用來打印稱重?cái)?shù)據及分類統計報表
可配置計算機組成稱重管理系統
配置不同的稱重顯示儀表可具有不同的功能，用戶可根據自己的實際需要進行選擇。
